Boite a fusible mystère

[thib1996]

Bonjour à tous,
Alors voila le problème, j'ai entrepris de refaire entièrement le faisceau électrique de ma petite espace de 1996.
J'ai pris des photos/ vidéos de chaque connecteurs, boitier fusibles... avant de démonter ces dernier dans le but de re-gainer tous ça au propre.
Bonne idée me direz-vous, cependant la technologie étant ce quel est, j'ai plus le rush où je filme un boitier fusible/relais. Donc je me retrouve avec un faisceau tout neuf.

Mais ce boitier je ne c'est plus quel fil va où.

Pour info le boitier ce trouve la dans la baie moteur.

C'est une espace II de 1996 2.1 td rt.
Si quel 'un as les schémas ou des photos de ce boitier, je pourrai enfin remettre sur route cette espace.
Merci à tous dans l'attente de vous lire.

[Zorkan]

Salut pour moi il va a droite au dessus de la batterie, derrière le cric, clipser contre la carrosserie, et les petits fusibles y'en a pour les phares de mémoire.

[thib1996]

Oui merci.
Mais ce qu'il me faut c'est la position des câbles/cosses dans la boite à fusibles. J'avais retiré tout les pin pour re-gainer le faisceau.
Si vous avez une photo du dessous de la boite à fusible sans le cache pour voir quel va où, ça serait le top.
aussi j'ai les photos/vidéo des autres cosses si ca peut aider d'autres personnes.
bien à vous

[Th0mas]

J’ai peut-être quelque chose qui peut t’aider. Si tu arrives à me trouver une référence pour le boîtier, je peux peut-être trouver son câblage.

[Th0mas]

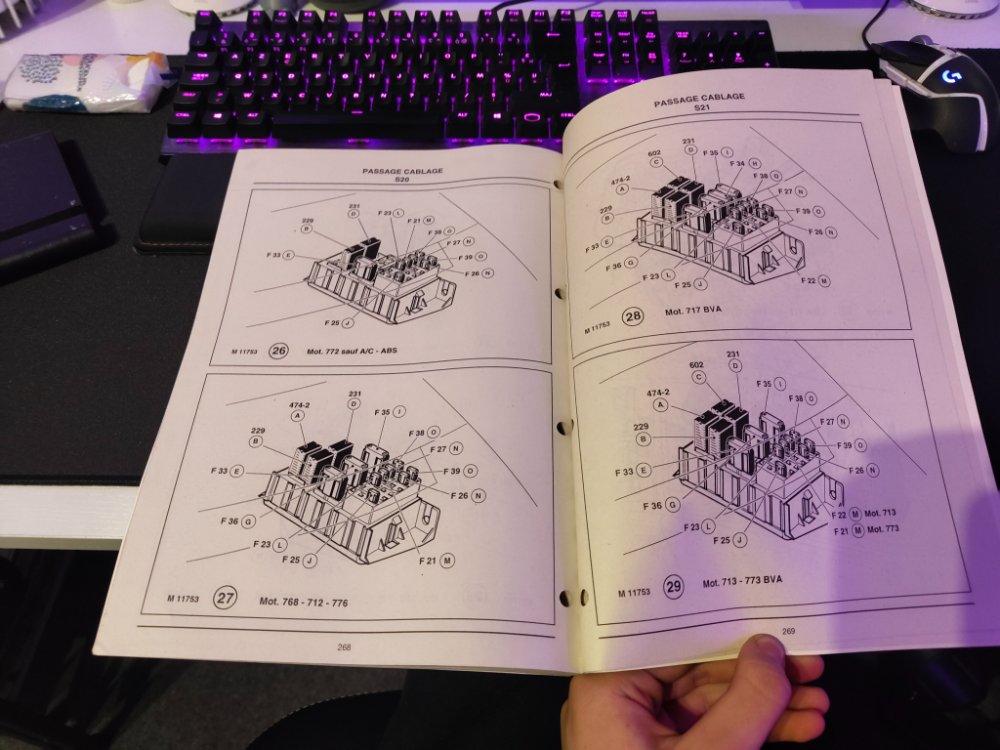

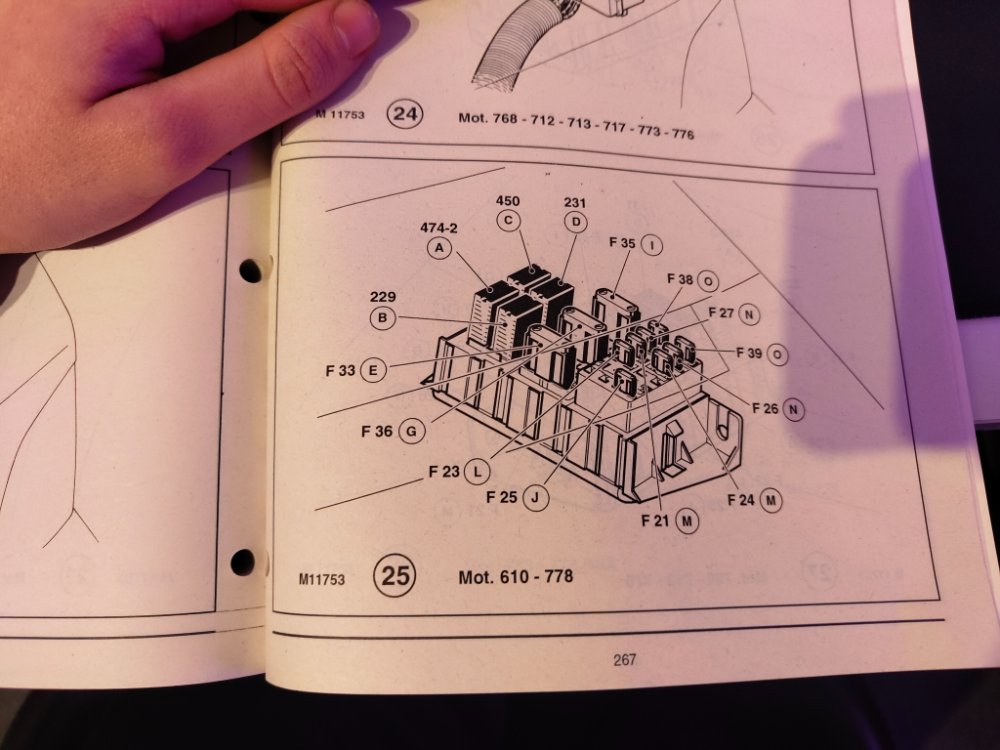

Je peux déjà t’aider en t’envoyant ça. Le câblage dépend en fait du code moteur de ton E2.

[thib1996]

Yes parfais,
je n'avais pas connaissance de cette documentation.

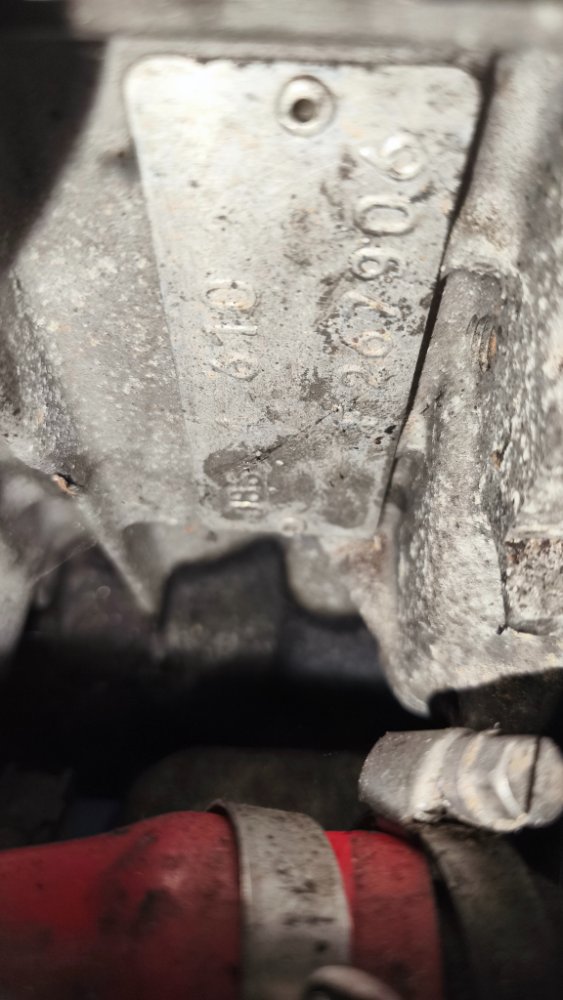

Pour ma part le code moteur est " j8s 4 610 F267906 " donc le schéma 25 je présume.
Si tu à le schéma de ce boitier tu m'enlève une épine du pied longue comme un tronc d'arbre.
en tout cas merci de ton aide.

[thib1996]

[maxderoswell]

Vu la présence de cette petite boîte de fusibles et de relais supplémentaires, notre espacien doit avoir un volant avec airbag.

[thib1996]

Bonne pioche, oui tout à fait. C'est là que l'on voit que j'ai frappé à la bonne porte.
Merci pour vos réponse.
il me reste à plus qu'a savoir qui est qui.

[Th0mas]

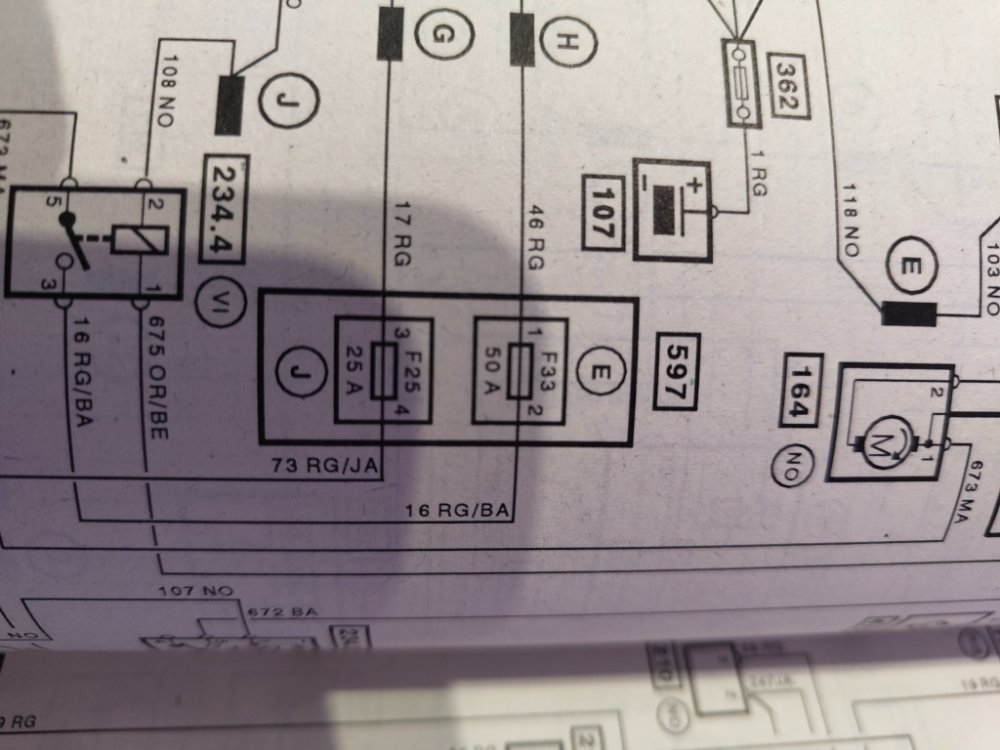

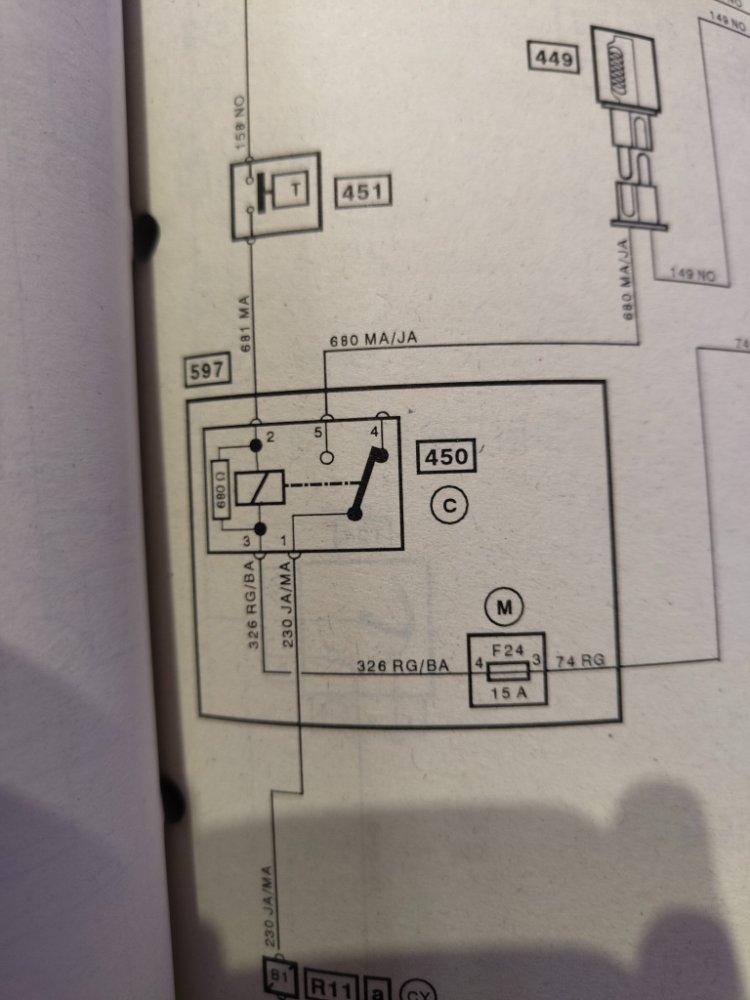

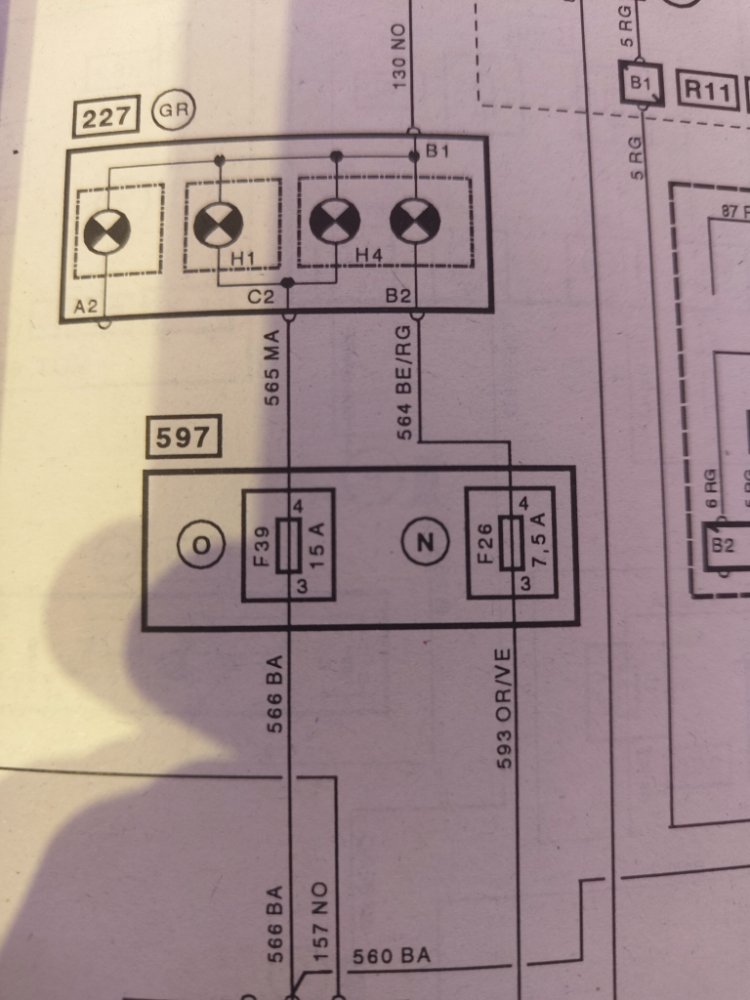

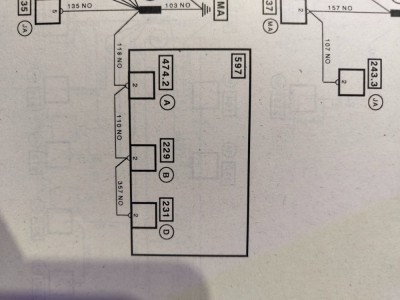

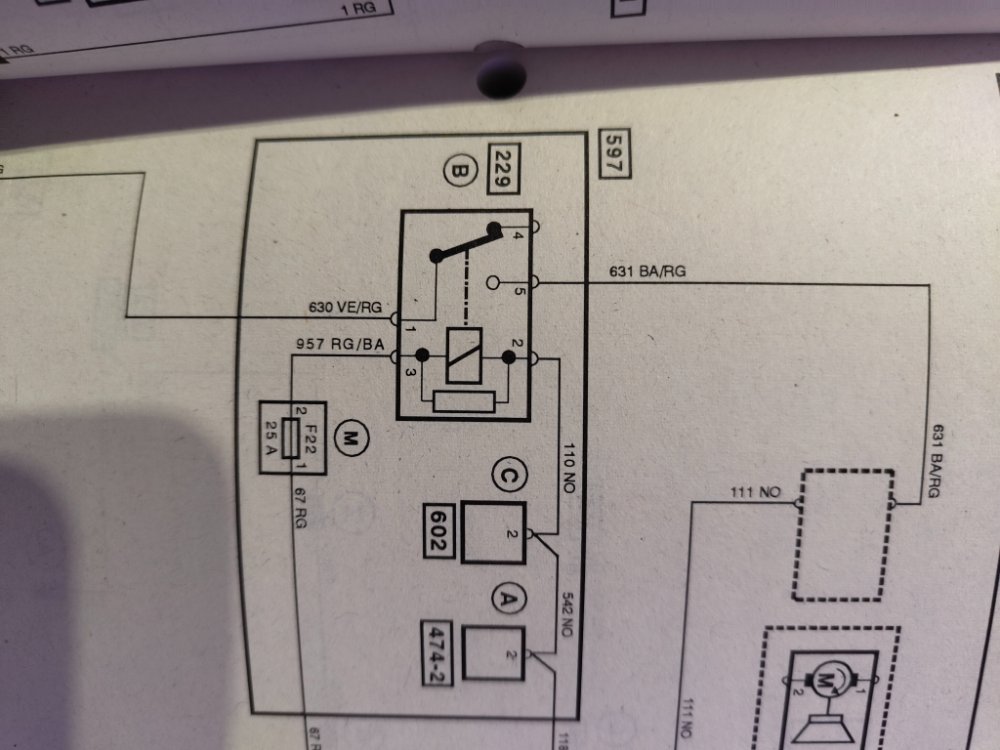

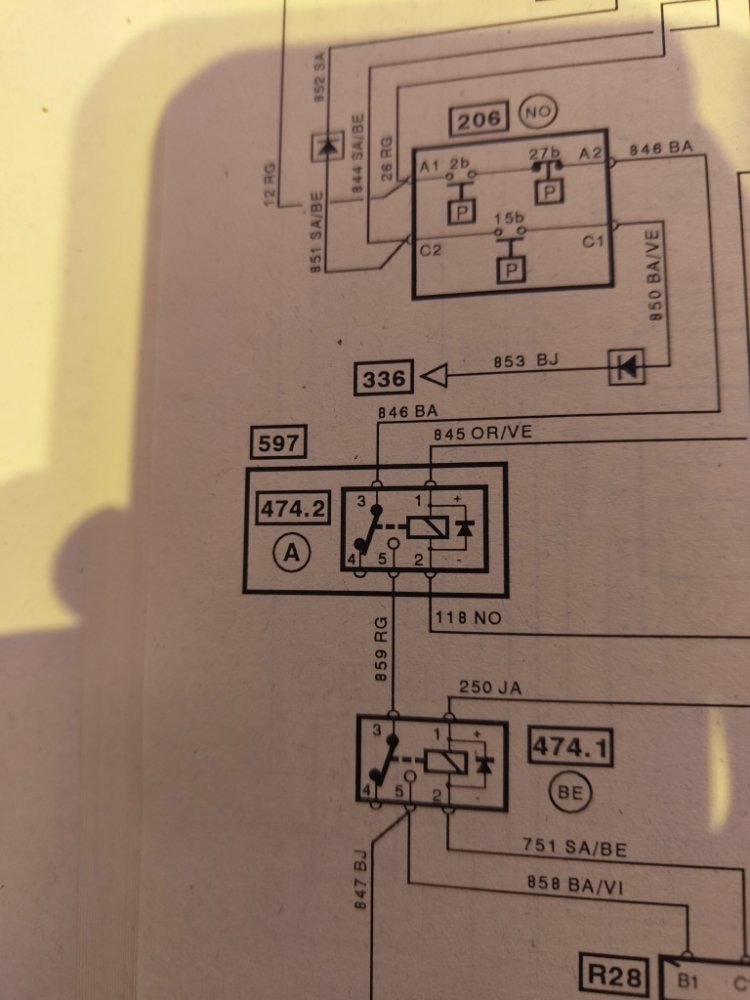

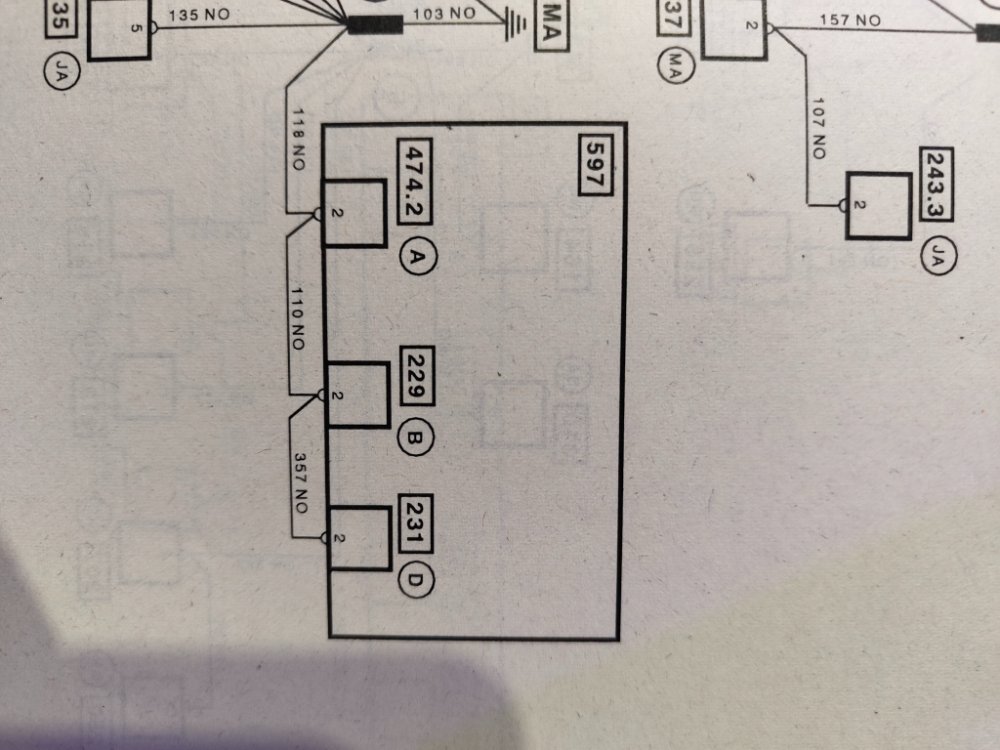

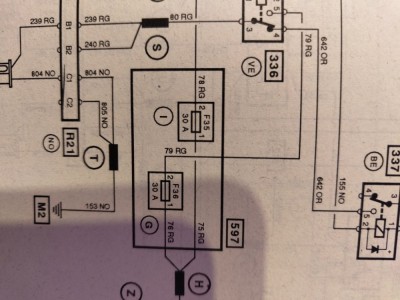

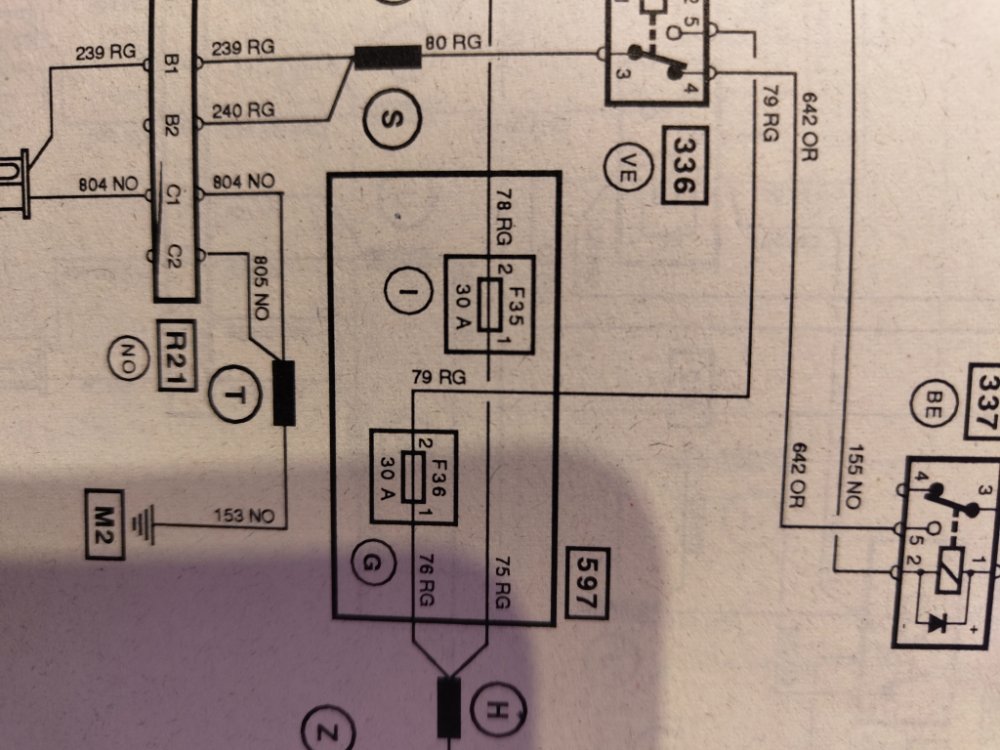

J'ai repérer ce boitier sur certains schéma. Il est représenté comme le "597". Il y a la couleur des fils qui sont notés. Essaie déjà de relier le boitier avec ces schémas et dis moi ensuite ce qu'il te manque, ca sera plus simple pour moi de chercher. Pour savoir l'emplacement des relais et fusibles, regarde la photo que je t'ai envoyé hier, il y a normalement une correspondance avec les schémas. Bon courage !

[Th0mas]

Je t'ai aussi fait des photos du boitier à chaque fois, c'était un peu flou

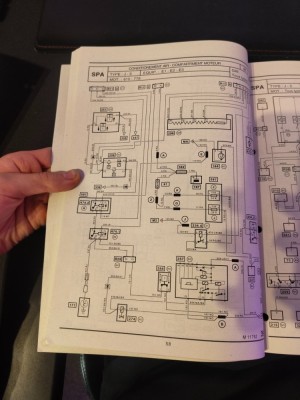

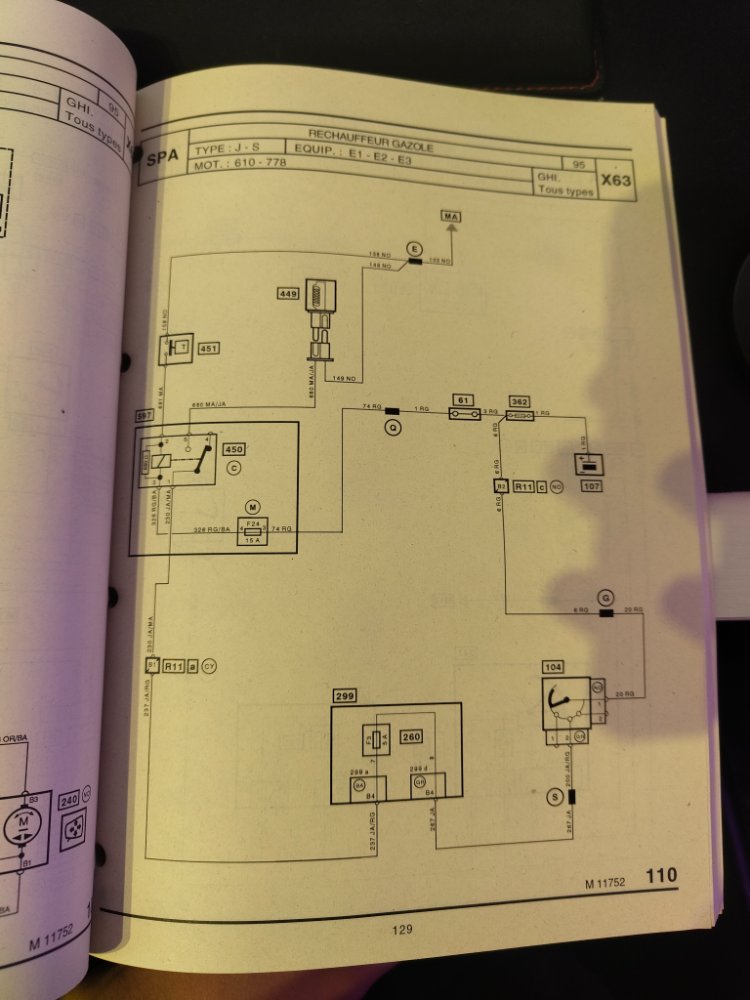

P129 :

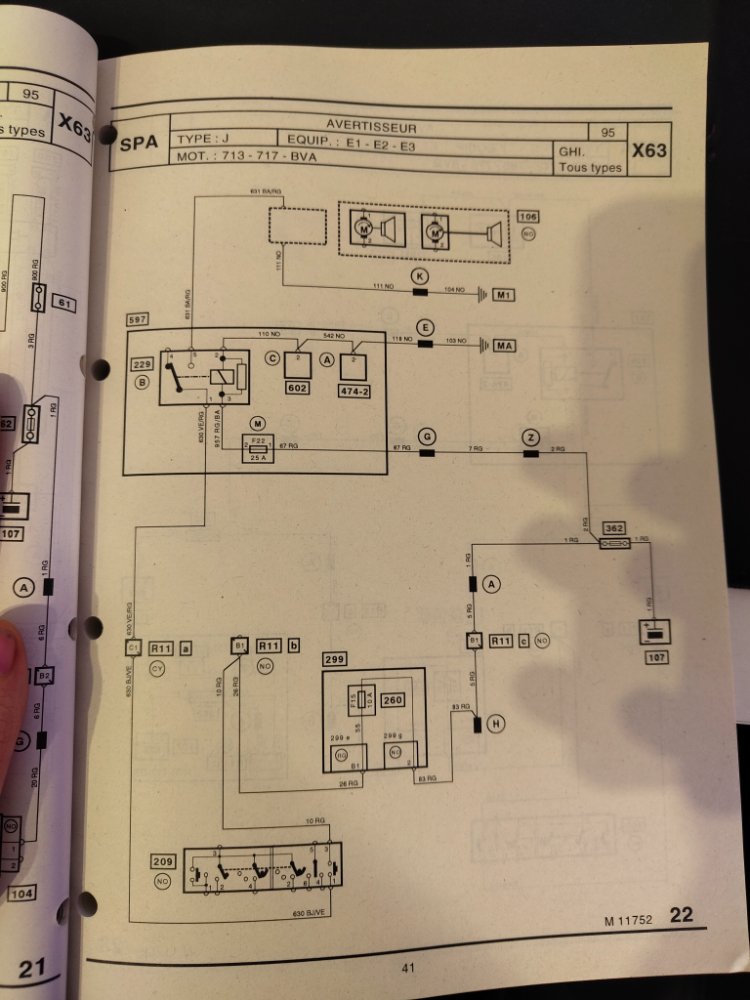

P41 :

P58 :

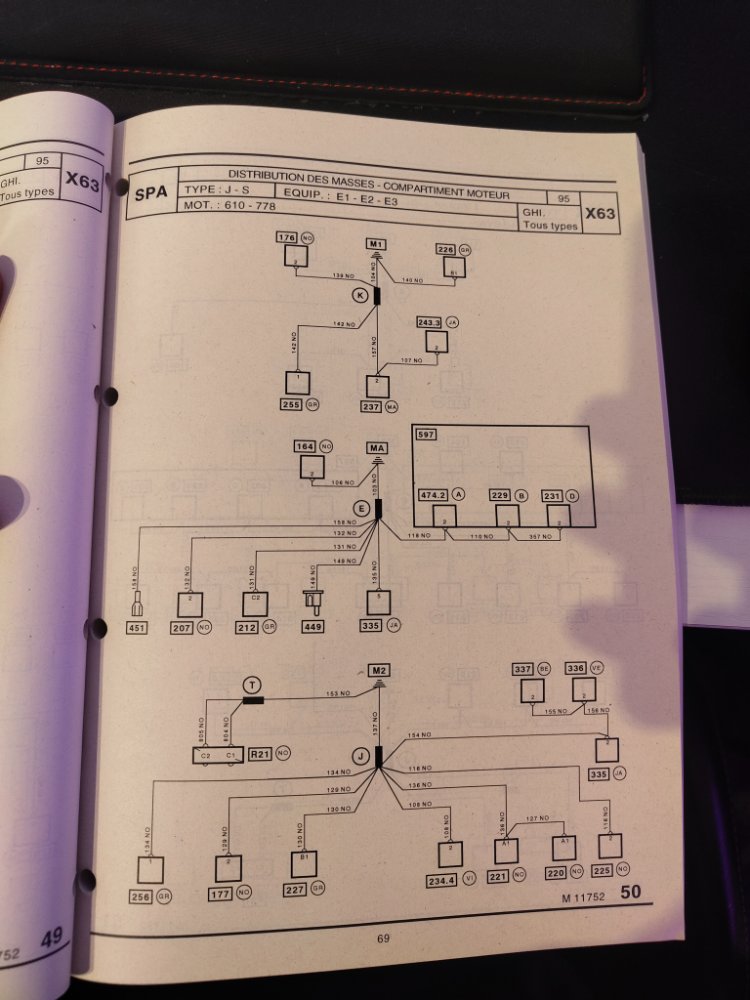

P69 :

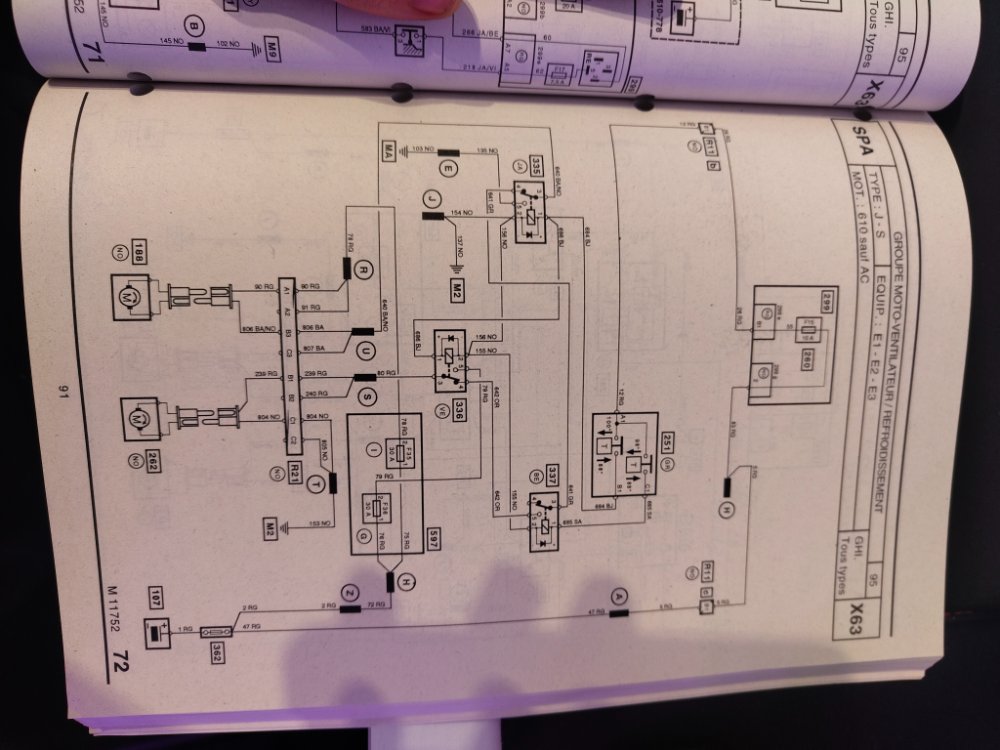

P91 :

[iMax]

Bonjour à tous,

Félicitation à Thib1996, l'auteur de ce thread pour le joli faisceau maison !
Ca donne envie de faire pareil ou de t'en commander un !

Thomas, je suis en train de remonter un Espace que j'ai acheté partiellement démonté.
Tout n'est pas clair concernant le passage du faisceau et ses connection.

Je vois que ta documentation mentionne "Passage câblage".
De quelle documentation s'agit-il ? Y'a-t'il d'autres informations qui pourraient m'être utiles selon toi ?


Merci bcp !

[Th0mas]

Bonjour à tous,

Félicitation à Thib1996, l'auteur de ce thread pour le joli faisceau maison !
Ca donne envie de faire pareil ou de t'en commander un !

Thomas, je suis en train de remonter un Espace que j'ai acheté partiellement démonté.
Tout n'est pas clair concernant le passage du faisceau et ses connection.

Je vois que ta documentation mentionne "Passage câblage".
De quelle documentation s'agit-il ? Y'a-t'il d'autres informations qui pourraient m'être utiles selon toi ?


Merci bcp !

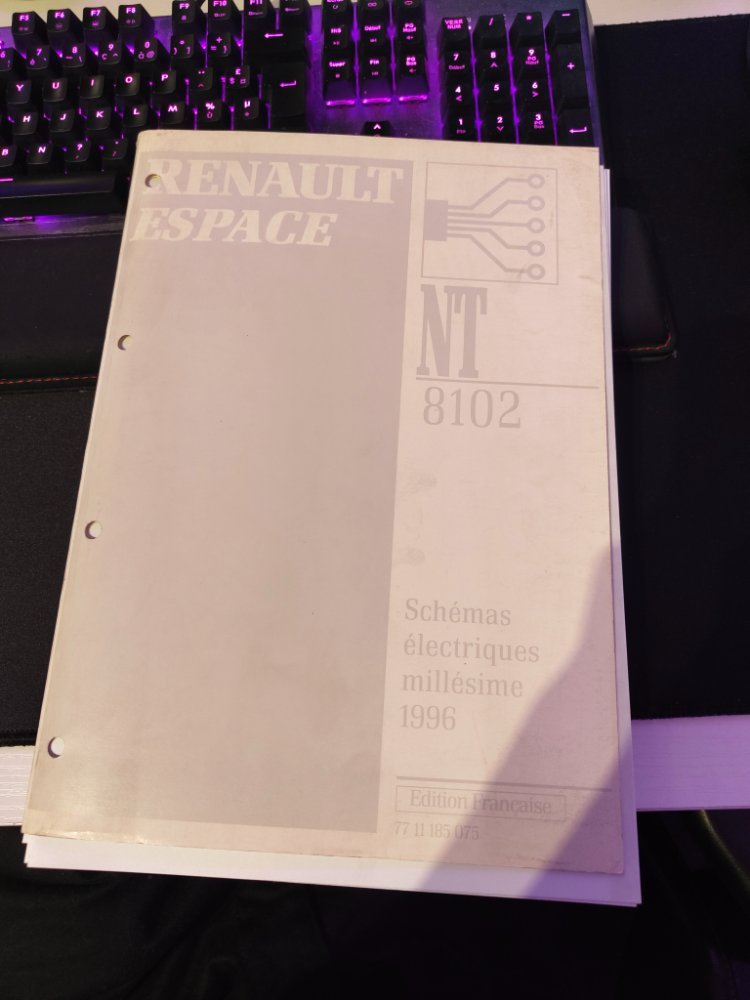

Salut, oui effectivement, dans ce livre j’ai tous les passages de câbles pour tous les faisceaux des E2. Pour information, c’est la NT8102, un manuel d’atelier sur les schémas électriques. Dis-moi ce qui t’intéresse !
(Est-ce qu’il ne faudrait pas ouvrir un nouveau sujet pour ne pas polluer celui-là )

PS : J’ai plusieurs exemplaires différents, y compris pour les Espace 1, sur quasiment tous les millésimes, si cela peut en aider certains.
