[Tuto] Réparer son toit ouvrant électrique

Message non lu par PeteTheCoyote »

Bonjour,

Problème récurrent sur les Espaces III pourvus d'un TO électrique : il commence par avoir des difficultés à se fermer et à s'ouvrir dans des craquements sinistres, et ne se ferme qu'en l'aidant comme on peut :roll:

Il y a déjà eu le sujet suivant que en parlait, et sur lequel on peut trouver des liens pour se procurer la pièce nécessaire à la réparation.

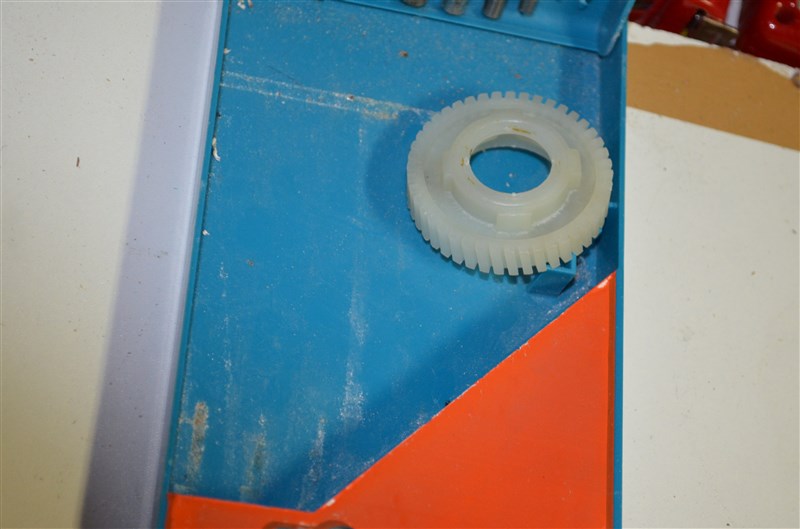

Engrenage à changer
Engrenage à changer
Le démontage du cache se fait depuis l'arrière par 2 clips qui maintiennent le cache contre le toit. Une fois retiré, ne pas pousser vers le bas mais pousser douuuuucement vers l'avant, en dégageant les deux côtés du cache qui sont glissés sous la garniture.
Pinoche fragile qui risque de casser si on tire vers le bas
Pinoche fragile qui risque de casser si on tire vers le bas
Je dis ça car j'en ai cassé une sur les 3 :(
Cache enlevé
Cache enlevé
Une fois le cache enlever, si vous avez de la chance, vous avez un modèle avec le connecteur intégré :
Modèle avec connecteur
Modèle avec connecteur
Il existe en effet un modèle sans connecteur, il faut alors enlever la garniture qui est autour du toit ainsi que le plafonnier pour enlever le connecteur qui est dedans, et donc démonter le moteur qui tient par 3 vis torx.

On en est là :
Moteur sur la table d'opération
Moteur sur la table d'opération
Il faut ensuite enlever les 4 rivets autour de la pièce orange : foret de 4 ou 5.

Une fois le capot enlevé, on voit la pièce incriminée :
Engrenage à remplacer
Engrenage à remplacer
Retournez la pièce et poussez sur l'axe (engrenage métal) :

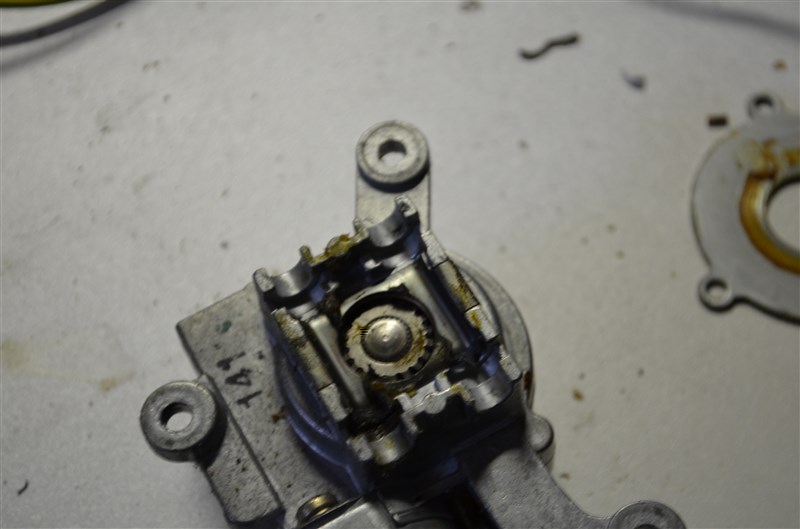

Engrenage métal au centre
Engrenage métal au centre
Ensemble retiré
Ensemble retiré
Pour retirer l'engrenage, il faut pousser sur la pièce orange qui se rétracte et voilà ce que l'on a :
Engrenage enlevé
Engrenage enlevé
La pièce neuve n'est malheureusement pas exactement de la bonne taille, un poil plus grande :(
Mais ça rentre ...

Avant de graisser la vis sans fin dans laquelle l'engrenage se place, préparez la fermeture du capot. Pour cela, je reprends le conseil d'un forumeur dans le sujet cité en référence au début : percez avec un foret de 3 les rivets, et surtout limez les afin d'avoir le capot au contact du support :wink:
Afin d'être certain de pouvoir mettre une vis, mettez la à vide :
Petite vis
Petite vis
Vis en place pour vérifier la taille
Vis en place pour vérifier la taille
Je donne ce conseil car percez après avoir graissé, c'est l'assurance d'avoir des copeaux de métal dans la vis sans fin :roll:
Graissez et fermez le capot :
Et voilà le travail !
Et voilà le travail !
Remontez et testez avant de remettre le cache
Plus qu'à en profiter
Plus qu'à en profiter
Remontez le cache et vivement l'été 8) 8)

A+
Pete
Espace III 2,0L 16s finition Privilège de 12/2000 avec 181 000 km partie en fumée le 2/02/20 à 288 000 km :(
Espace III 3,0L V6 24s BVA finition Initiale de 06/2002 avec 138 600 km (caprice de cinquantenaire :P ), 142 300, 149 500, 155 000, 160 000 , 166 500, 175 000, 183 600, 189 300, 191500 km et CT repassé avec succès
Grand Espace III 2,0L 16s finition Privilège de 2/2002 avec 230 000 236 000 242 500, 245 500 km
Clio IV GT de 2014, 1,2l turbo 120ch BVA, palettes au volant et châssis Renault Sport avec 95000 km :D
C3 Confort de 2013, 1,2l 82 ch avec 70000 km
Saxo 1,2L de 2001 avec 80 000 km Vendue à 115 300 km le 19/03/19
C3 1,4L de 2004 avec 95 000 km Partie le 12/11/19 en VEI à 174 000 km :(
ZX 1,4L de 1994 avec 210 000 km Partie à la presse à 235 000 km le 1/8/14 RIP :(
Bref, que des voitures essence 8)

Devenir membre du Passion-Espace-Club ? C'est facile et ça ne coûte que 6 euros : Je participe à la vie du forum
chtimi73
Fou (folle) du volant
Fou (folle) du volant
Messages : 2342
Inscription : 04 févr. 2008, 17:21
: : :
Modèle : [Espace III V6-24]
Finition : RXT
Année : 1999
: : :
2ème modèle : [Espace IV 2.0 DCI 150 BVM]
finition : 25 Th
Année : 2011
: : :
Localisation : Sainte hélène sur isère Savoie 73

Re: [Tuto] Réparer son ton toit ouvrant électrique

Message non lu par chtimi73 »

Salut
Trés beau travail Pete!! :mrgreen: :mrgreen:

tu vas devenir incollable sur l'espace :mrgreen:
A+
Espace 3 V6 24V 194cv (03/1999) avec 83000 kms d'origine!! :mrgreen:
Espace 3 2.2 dci 115cv avec 199500 kms
Espace 3 V6 24V 194cv (06/1999) avec 356160 kms (20/09/2014) vendu..... En recherche un autre !! Trouvé :mrgreen:
Clio 3 1.5 dci 90cv estate finition XV de France (01/2012) 208000kms
Captur 1.2 tce 120cv finition Hypnotic BVA 74000kms (avec un moteur tout neuf !!!)
Seat Altea XL 2L Tdi 140 cv avec 247780 kms
Twingo 1.2 16v 75cv finition kiss cool avec 145000 kms

suzuki bandit S 1200 de 2006 ABS avec 56000 kms (vendue)
Avatar de l’utilisateur
PeteTheCoyote
Fou (folle) du volant
Fou (folle) du volant
Messages : 4284
Inscription : 18 déc. 2011, 16:46
: : :
Modèle : [Espace III V6-24]
Finition : Initiale
Année : 2002
: : :
2ème modèle : [Grand Espace III 2.0 16V BVM]
finition : Privilège
Année : 2002
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : 2014
Localisation : Rennes

Re: [Tuto] Réparer son ton toit ouvrant électrique

Message non lu par PeteTheCoyote »

chtimi73 a écrit :Salut
Trés beau travail Pete!! :mrgreen: :mrgreen:

tu vas devenir incollable sur l'espace :mrgreen:
A+
Bah tant que ça reste de la toute petite mécanique, je gère :wink: Au delà, ça se complique :mrgreen: :mrgreen:

Pete
Espace III 2,0L 16s finition Privilège de 12/2000 avec 181 000 km partie en fumée le 2/02/20 à 288 000 km :(
Espace III 3,0L V6 24s BVA finition Initiale de 06/2002 avec 138 600 km (caprice de cinquantenaire :P ), 142 300, 149 500, 155 000, 160 000 , 166 500, 175 000, 183 600, 189 300, 191500 km et CT repassé avec succès
Grand Espace III 2,0L 16s finition Privilège de 2/2002 avec 230 000 236 000 242 500, 245 500 km
Clio IV GT de 2014, 1,2l turbo 120ch BVA, palettes au volant et châssis Renault Sport avec 95000 km :D
C3 Confort de 2013, 1,2l 82 ch avec 70000 km
Saxo 1,2L de 2001 avec 80 000 km Vendue à 115 300 km le 19/03/19
C3 1,4L de 2004 avec 95 000 km Partie le 12/11/19 en VEI à 174 000 km :(
ZX 1,4L de 1994 avec 210 000 km Partie à la presse à 235 000 km le 1/8/14 RIP :(
Bref, que des voitures essence 8)

Devenir membre du Passion-Espace-Club ? C'est facile et ça ne coûte que 6 euros : Je participe à la vie du forum
Avatar de l’utilisateur
EAime
Fou (folle) du volant
Fou (folle) du volant
Messages : 19881
Inscription : 14 mars 2008, 14:07
: : :
Modèle : [N'a plus d'Espace]
Finition : TXE
Année : 1989
: : :
2ème modèle : [N'a plus d'Espace]
finition : RXE
Année : 1991
: : :
3ème modèle : [Espace III V6]
Finition : RXT
Année : 1998
Localisation : La Rochelle

Re: [Tuto] Réparer son ton toit ouvrant électrique

Message non lu par EAime »

Beau Boulot, Pierre !!!! :wink: :wink:
Renault Vel Satis Ph2 3.5L V6 Initiale 2006 - Gris Platine - 256 000km :D
Renault Espace "3" RXT 3.0 V6 PRV 1998 - Gris Titane - 152 000km
Renault Espace "1" TXE 1989 - Bleu Mandchourie - 245 000km - Offerte Téléthon 2019 :D
Renault Espace "2" 2.8L V6 RXE - 1991 - Gris Rafale - 216 000km C.G. Collection 12/2021 :D
Renault Espace "2" 2.1Dtv - 1997 - Bleu Impérial - 124 000km :D
Renault Espace "4" 2.0T / 170CV Initiale 2005 - Gris Platine - 214 000km
:twisted:
Toyota Yaris 1.5 Hybride Lounge - 2011 - Pack VIP - 104 000km. J'adore ! :D
BMW R850 RT - 2003 - Bleu Biarritz - 127 200km. Du bonheur ! :D

****Je ne réponds pas aux questions techniques envoyées par MP****

_______________________________________


"Ah ! Quand elles ont la tête comme ça, rentrée dans les épaules, c'est qu'elles sont pas contentes !" (Coluche)
SAHRO
Fou (folle) du volant
Fou (folle) du volant
Messages : 2037
Inscription : 23 sept. 2011, 19:52
: : :
Modèle : [Espace III 2.2 DT]
Finition : Initiale
Année : 2000
: : :
2ème modèle : [Grand Espace III V6-24]
finition : Initiale
Année : 2001
: : :
Localisation : Toulon

Re: [Tuto] Réparer son ton toit ouvrant électrique

Message non lu par SAHRO »

Super ton tuto Pete !
EspaceIII Initiale 255000km de 2000 2.2td vendu le 12/05/17
EspaceIII Initiale 185000km de 2001 long V6 L7X BA.
"Tempérament fatigué, on est né sous le soleil...."
koukiz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 72
Inscription : 11 mars 2008, 15:31
: : :
Modèle : [Espace II 2.2 BVM]
Finition : RXT
Année : 1994
: : :
2ème modèle : [Espace III V6-24]
finition : Initiale
Année : 2001
: : :
Localisation : Bordeaux

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par koukiz »

reparation du moteur du toit ouvrant grace a ce tuto Merci ca fonctionne parfaitement
Mes Espaces:
Espace III 2001 V6 24v Initiale Gris Pierre de lune
Espace II 1994 Grand Ecran Gris Perle Jantes 14 Turbine Interieur Velour Asteria

Mes Anciennes:
R19 16s F7P Bleu crepuscule 1994
Espace III RXT 2.0 16s BVA Gris TO electrique
Espace III RXT 2.0 16s BVM 1999 Gris pluton (262) TO electrique
Bmw E36 323i cabriolet Noir 1999
Avantime V6 24s Privilege Bleu Methyl
Espace II Alizé 1994 j63705 772, Injection deka 854714, GPL Brc AT90E bleu de chine (540)
Espace I turbo Dx 1990 Vert Anglais
Avatar de l’utilisateur
Pilou29
Site Admin
Site Admin
Messages : 13452
Inscription : 10 janv. 2008, 23:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1984
: : :
2ème modèle : [Espace III 2.0 16V BVA]
finition : Privilège
Année : 2001
: : :
3ème modèle : [Avantime V6-24 BVM]
Finition : AVANTIME :
Année : 2002

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par Pilou29 »

Content d'avoir de tes nouvelles, tu n'es plus en Bretagne ?
Espace I 2000 TSE (futur collector :lol: N° 2298 de septembre 1984 - le bonheur : pas d'électronique, ou presque )
Image_____Image_____Image
Espace II V6 Auto 1996 Bleu Boite HS :( (Parti à la casse !)
Espace III Privilège 2.0 16v Proactive 2001
Le petit dernier : Avantime V6 Privilège
La puce : Twingo 2001 jaune
Pépère ; Camping Car collector Ford 1988
koukiz
Apprenti-conducteur(trice)
Apprenti-conducteur(trice)
Messages : 72
Inscription : 11 mars 2008, 15:31
: : :
Modèle : [Espace II 2.2 BVM]
Finition : RXT
Année : 1994
: : :
2ème modèle : [Espace III V6-24]
finition : Initiale
Année : 2001
: : :
Localisation : Bordeaux

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par koukiz »

bonjour pilou29

non je suis parti de la region nantaise pour bordeaux maintenant.
Mes Espaces:
Espace III 2001 V6 24v Initiale Gris Pierre de lune
Espace II 1994 Grand Ecran Gris Perle Jantes 14 Turbine Interieur Velour Asteria

Mes Anciennes:
R19 16s F7P Bleu crepuscule 1994
Espace III RXT 2.0 16s BVA Gris TO electrique
Espace III RXT 2.0 16s BVM 1999 Gris pluton (262) TO electrique
Bmw E36 323i cabriolet Noir 1999
Avantime V6 24s Privilege Bleu Methyl
Espace II Alizé 1994 j63705 772, Injection deka 854714, GPL Brc AT90E bleu de chine (540)
Espace I turbo Dx 1990 Vert Anglais
Avatar de l’utilisateur
Pilou29
Site Admin
Site Admin
Messages : 13452
Inscription : 10 janv. 2008, 23:37
: : :
Modèle : [Espace I 2.0 carburateur]
Finition : TSE
Année : 1984
: : :
2ème modèle : [Espace III 2.0 16V BVA]
finition : Privilège
Année : 2001
: : :
3ème modèle : [Avantime V6-24 BVM]
Finition : AVANTIME :
Année : 2002

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par Pilou29 »

Toujours près de la mer !
Espace I 2000 TSE (futur collector :lol: N° 2298 de septembre 1984 - le bonheur : pas d'électronique, ou presque )
Image_____Image_____Image
Espace II V6 Auto 1996 Bleu Boite HS :( (Parti à la casse !)
Espace III Privilège 2.0 16v Proactive 2001
Le petit dernier : Avantime V6 Privilège
La puce : Twingo 2001 jaune
Pépère ; Camping Car collector Ford 1988
Avatar de l’utilisateur
PeteTheCoyote
Fou (folle) du volant
Fou (folle) du volant
Messages : 4284
Inscription : 18 déc. 2011, 16:46
: : :
Modèle : [Espace III V6-24]
Finition : Initiale
Année : 2002
: : :
2ème modèle : [Grand Espace III 2.0 16V BVM]
finition : Privilège
Année : 2002
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : 2014
Localisation : Rennes

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par PeteTheCoyote »

Je récupère des liens intéressant posté dans un autre sujet :
EAime a écrit :
nounours593000 a écrit :
camion rouge a écrit :Salut
50€ les 2 ??
Tres bonne affaire ! :)
Pour le clac clac, c'est durement la poulie crantée qui est HS : c'est du plastique !
en zut la poulie ne cerais ce pas ca?
si oui je vais le commander avant https://www.ebay.fr/itm/132725172615
est il y a celle la mais que une poulie https://www.ebay.fr/itm/Equipement-Role ... 0167.m2940

Tiens, ça existe, maintenant ?? :shock: :shock:

On en a cherché pendant des années, et la seule pièce adaptable était d'origine MITSUBISHI, de mémoire ! :? :?
Enfin un kit de réparation dédié 8)

A+
Pete
Espace III 2,0L 16s finition Privilège de 12/2000 avec 181 000 km partie en fumée le 2/02/20 à 288 000 km :(
Espace III 3,0L V6 24s BVA finition Initiale de 06/2002 avec 138 600 km (caprice de cinquantenaire :P ), 142 300, 149 500, 155 000, 160 000 , 166 500, 175 000, 183 600, 189 300, 191500 km et CT repassé avec succès
Grand Espace III 2,0L 16s finition Privilège de 2/2002 avec 230 000 236 000 242 500, 245 500 km
Clio IV GT de 2014, 1,2l turbo 120ch BVA, palettes au volant et châssis Renault Sport avec 95000 km :D
C3 Confort de 2013, 1,2l 82 ch avec 70000 km
Saxo 1,2L de 2001 avec 80 000 km Vendue à 115 300 km le 19/03/19
C3 1,4L de 2004 avec 95 000 km Partie le 12/11/19 en VEI à 174 000 km :(
ZX 1,4L de 1994 avec 210 000 km Partie à la presse à 235 000 km le 1/8/14 RIP :(
Bref, que des voitures essence 8)

Devenir membre du Passion-Espace-Club ? C'est facile et ça ne coûte que 6 euros : Je participe à la vie du forum
Avatar de l’utilisateur
onfre
Sur l'autoroute
Sur l'autoroute
Messages : 854
Inscription : 19 avr. 2012, 22:20
: : :
Modèle : [Espace III 2.0 16V BVM]
Finition : Privilège
Année : 2002
: : :
2ème modèle : [Espace IV V6 3.5]
finition : Initiale
Année : 2006
: : :

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par onfre »

J'ai acheté https://www.ebay.fr/itm/Equipement-Role ... 2497275075 avec la lourde sensation d'avoir payé environ 10 fois le prix que j'aurais du payer pour un tel objet, mais bon je choisis la facilité...
Espace III 2.0 16v Privilège, 2002, 233500 km VENDU.
Espace IV 3.5 V6 Initiale phase 2, 2006, 261000 km
Hector
Fou (folle) du volant
Fou (folle) du volant
Messages : 1903
Inscription : 04 juil. 2013, 11:43
: : :
Modèle : [Espace III 2.2 DCI 130]
Finition : The Race
Année : 2002
: : :
2ème modèle : [Espace II 2.1 TD]
finition : Grand Ecran
Année : 1992
: : :
Localisation : Lillebonne, Haute Normandie

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par Hector »

Monsieur Petethecoyote…

en suivant ton Tuto " à la lettre ", je viens de faire la manip pour l'ouvrant de Grossoto !

je n'aurai qu'un mot : GENIAL " !

finalement, le plus compliqué est de trouver les vis pour remplacer les rivets, le clips du milieu sur le cache est de loin le plus exaspérant à sortir, mais le reste passe "crème" comme disent mes monstres

encore une fois Merci et Bravo pour ce cours de bidouille si bien fait !
Espace 3 phase 2 2.2 DCi 130 "The Race" / 220000 km
en remplacement d'un Espace 2 TD "Grand Ecran"7 430000 km

BMW R75/6 carénage MBv plus de 500000 km, je les ai tous faits !
et des tas de km en CX Tissier Bagagère Hollander France, en Simca 1000, Ford Fiesta et Escort
en Volvo 740 aussi ( mais je ne la regrette pas ! )
Avatar de l’utilisateur
PeteTheCoyote
Fou (folle) du volant
Fou (folle) du volant
Messages : 4284
Inscription : 18 déc. 2011, 16:46
: : :
Modèle : [Espace III V6-24]
Finition : Initiale
Année : 2002
: : :
2ème modèle : [Grand Espace III 2.0 16V BVM]
finition : Privilège
Année : 2002
: : :
3ème modèle : [Autre]
Finition : [Autre]
Année : 2014
Localisation : Rennes

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par PeteTheCoyote »

Hector a écrit :Monsieur Petethecoyote…

en suivant ton Tuto " à la lettre ", je viens de faire la manip pour l'ouvrant de Grossoto !

je n'aurai qu'un mot : GENIAL " !

finalement, le plus compliqué est de trouver les vis pour remplacer les rivets, le clips du milieu sur le cache est de loin le plus exaspérant à sortir, mais le reste passe "crème" comm e disent mes monstres

encore une fois Merci et Bravo pour ce cours de bidouille si bien fait !
:oops: :oops: :oops:

Merci tout plein, un tuto qui rend service est un vrai succès :wink:

A+
Pete
Espace III 2,0L 16s finition Privilège de 12/2000 avec 181 000 km partie en fumée le 2/02/20 à 288 000 km :(
Espace III 3,0L V6 24s BVA finition Initiale de 06/2002 avec 138 600 km (caprice de cinquantenaire :P ), 142 300, 149 500, 155 000, 160 000 , 166 500, 175 000, 183 600, 189 300, 191500 km et CT repassé avec succès
Grand Espace III 2,0L 16s finition Privilège de 2/2002 avec 230 000 236 000 242 500, 245 500 km
Clio IV GT de 2014, 1,2l turbo 120ch BVA, palettes au volant et châssis Renault Sport avec 95000 km :D
C3 Confort de 2013, 1,2l 82 ch avec 70000 km
Saxo 1,2L de 2001 avec 80 000 km Vendue à 115 300 km le 19/03/19
C3 1,4L de 2004 avec 95 000 km Partie le 12/11/19 en VEI à 174 000 km :(
ZX 1,4L de 1994 avec 210 000 km Partie à la presse à 235 000 km le 1/8/14 RIP :(
Bref, que des voitures essence 8)

Devenir membre du Passion-Espace-Club ? C'est facile et ça ne coûte que 6 euros : Je participe à la vie du forum
Avatar de l’utilisateur
onfre
Sur l'autoroute
Sur l'autoroute
Messages : 854
Inscription : 19 avr. 2012, 22:20
: : :
Modèle : [Espace III 2.0 16V BVM]
Finition : Privilège
Année : 2002
: : :
2ème modèle : [Espace IV V6 3.5]
finition : Initiale
Année : 2006
: : :

Re: [Tuto] Réparer son toit ouvrant électrique

Message non lu par onfre »

Oui c'est un super tuto Pete merci ! Voici le lien de ma réparation :
https://www.passion-espace-club.com/view ... 25#p442725
Espace III 2.0 16v Privilège, 2002, 233500 km VENDU.
Espace IV 3.5 V6 Initiale phase 2, 2006, 261000 km
Répondre
