Bonjour,
C’est fait et je
partage cette réparation parce que j’ai passé énormément de temps à chercher la cause de cette panne sur différents forums et communautés Renault, sans trouver de cas décrivant exactement ce problème.
Au départ, tout laissait penser qu’un des câbles hélicoïdaux du toit ouvrant s’était décroché de son glisseau.
Ce diagnostic était faux.
Après démontage, j’ai découvert que les deux câbles étaient toujours correctement reliés à leurs glisseaux.
La véritable panne était beaucoup plus particulière : le tube-guide en aluminium du câble côté gauche était sorti de son logement plastique, ce qui modifiait la course de ce côté et provoquait la désynchronisation du mécanisme.
Après réparation, remontage et initialisation, le toit ouvrant fonctionne de nouveau normalement.
⸻
1. Symptômes
Le moteur du toit fonctionnait, mais le panneau en verre ne se déplaçait plus normalement.
Les côtés gauche et droit semblaient ne plus travailler ensemble.
Une chose m’a particulièrement induit en erreur : par l’ouverture du moteur, il était possible de voir l’extrémité rouge d’un des câbles hélicoïdaux.
J’ai d’abord pensé que cette extrémité visible signifiait que le câble s’était séparé de son glisseau.
Après démontage, j’ai découvert que ce n’était absolument pas le cas.
⸻
2. Très important : l’extrémité rouge du câble est normalement libre
Après avoir trouvé une photo d’un câble complet de toit panoramique d’Espace IV, j’ai enfin compris sa construction.
D’un côté du câble se trouve le glisseau/entraîneur plastique.
À l’autre extrémité se trouve la partie rouge, qui est libre par conception.
Schématiquement :
glisseau plastique ← câble hélicoïdal → extrémité rouge libre
Donc, si vous voyez cette extrémité rouge près du moteur, cela ne signifie pas que le câble s’est décroché de son glisseau.
Dans mon cas, après démontage, les deux câbles étaient toujours correctement attachés à leurs glisseaux plastiques.
Si j’avais connu cette information dès le début, elle m’aurait évité énormément de recherches et de fausses pistes.
⸻
3. Accès au mécanisme — ne faites pas la même dépose inutile que moi
Dans mon cas, j’ai commencé par abaisser complètement le ciel de toit dans l’habitacle.
Pour y arriver, j’ai démonté les poignées, les éclairages, les éléments de ventilation ainsi que les autres éléments qui retiennent le ciel de toit.
Dans le coffre, j’ai également déposé toute la partie supérieure des garnitures latérales afin de pouvoir descendre complètement le ciel.
Après avoir terminé la réparation, j’ai compris que tout ce travail n’était pas nécessaire.
Pour effectuer la réparation décrite dans ce tutoriel :
il suffit de libérer et d’abaisser la partie AVANT du ciel de toit.
Il n’est pas nécessaire de libérer le ciel jusqu’au coffre ni de démonter toutes les garnitures supérieures arrière.
L’accès obtenu en abaissant seulement la partie avant est suffisant pour intervenir sur la zone concernée.
C’est particulièrement intéressant parce qu’il y a beaucoup de fils et de faisceaux fixés ou collés directement au ciel de toit.
Une dépose plus importante oblige à démonter beaucoup plus d’éléments et peut conduire à devoir décoller ces faisceaux puis essayer de les remettre correctement en place au remontage.
Si je devais refaire exactement cette réparation aujourd’hui, je ne démonterais que ce qui est nécessaire pour abaisser la partie avant du ciel de toit.
Cela permet d’économiser beaucoup de temps, beaucoup de démontage inutile et surtout beaucoup de stress.
⸻
4. À propos de la cassette et des fixations
Sur mon véhicule, je n’ai pas trouvé de vis accessibles par-dessous permettant simplement de déposer la cassette du toit panoramique depuis l’intérieur.
On peut peut-être la déposer d’une autre manière depuis l’intérieur, mais ce n’est pas une méthode que j’ai vérifiée.
Dans mon cas, les fixations sur lesquelles j’ai travaillé étaient accessibles par le dessus.
Il a donc fallu dévisser par le dessus les éléments nécessaires, notamment les rails/barres du toit et les rails du mécanisme du panneau mobile, puis les retirer.
C’est également pour cette raison qu’il n’était finalement pas nécessaire d’abaisser complètement tout le ciel de toit : pour cette réparation, l’accès nécessaire se concentre essentiellement sur sa partie avant et sur les fixations accessibles par le dessus.
⸻
5. Le panneau en verre était impossible à déposer normalement
La procédure normale prévoit de placer le panneau mobile dans une position permettant d’accéder à ses quatre vis de fixation, puis de déposer le panneau.
Dans mon cas, c’était justement impossible puisque le mécanisme était bloqué et désynchronisé.
Il fallait donc trouver un moyen de donner suffisamment de liberté au panneau pour pouvoir le sortir.
⸻
6. Une seule biellette / un seul patin noir sacrifié
Contrairement à ce que j’avais envisagé au début, il n’a pas été nécessaire de détruire les mécanismes des deux côtés.
J’ai volontairement détruit une seule biellette/un seul patin noir : celui situé à l’arrière droit.
Je l’ai fait progressivement à l’aide d’un petit tournevis plat.
Une fois cette seule pièce détruite, le panneau en verre avait suffisamment de liberté.
Nous étions deux personnes : mon ami a pu manipuler et retirer le panneau en verre avec les deux mains pendant que nous le dégagions du mécanisme.
Dans mon cas :
un seul patin/biellette noir arrière droit sacrifié a donné suffisamment de liberté pour sortir la vitre.
Il n’a pas été nécessaire de détruire quoi que ce soit du côté gauche.
⸻
7. Surprise après la dépose : les deux câbles étaient parfaitement attachés
Une fois le panneau en verre retiré, nous avons enfin pu examiner directement le mécanisme.
C’est à ce moment-là que la fausse piste du câble décroché a été définitivement éliminée.
Côté droit : câble correctement attaché au glisseau.
Côté gauche : câble correctement attaché au glisseau.
J’ai déplacé manuellement les deux glisseaux plastiques vers l’avant et vers l’arrière et les câbles les suivaient normalement.
Il n’y avait donc :
* ni câble hélicoïdal cassé ;
* ni câble sorti de son glisseau ;
* ni liaison câble/glisseau rompue.
La panne se trouvait ailleurs.
⸻
8. La véritable panne : le tube-guide aluminium gauche était sorti de son logement
La panne réelle se trouvait du côté gauche.
À l’endroit où le câble arrive dans le rail et commence à devenir visible, celui-ci passe dans un tube-guide en aluminium.
L’extrémité de ce tube doit rester correctement engagée dans son logement/support plastique.
Sur mon véhicule, le tube-guide aluminium gauche était sorti de ce logement.
Le câble lui-même était pourtant toujours intact et correctement attaché à son glisseau.
Mais le déplacement du tube introduisait un jeu supplémentaire et modifiait la course effective du mécanisme de ce côté.
C’est ce qui provoquait le décalage entre le côté gauche et le côté droit.
⸻
9. Attention : ma photo explicative est prise du côté DROIT
C’est un détail important pour comprendre correctement la photo.
Sur ma photo annotée, le mécanisme photographié est celui du côté droit, qui était en bon état.
Le cercle rouge indique l’endroit où le tube-guide aluminium doit normalement rester engagé dans son logement plastique.
La flèche rouge indique le sens dans lequel le tube était sorti sur le côté défectueux.
La panne réelle était bien du côté GAUCHE.
Pourquoi ai-je photographié le côté droit ?
Parce que lorsque j’ai compris exactement la panne, j’avais déjà remis le tube gauche dans son logement et sécurisé sa position avec de la colle.
Il était donc devenu difficile de photographier clairement la liaison d’origine côté gauche.
La photo du côté droit, resté intact, permet de montrer beaucoup plus clairement la position normale du tube-guide dans son logement.
⸻
10. Pourquoi le tube est-il sorti ?
Je ne peux pas affirmer avec certitude pourquoi le tube s’est dégagé de son logement.
Mais pendant le démontage, j’ai constaté quelque chose de très important :
les rails et les patins étaient extrêmement secs.
Les quatre patins se déplaçaient très difficilement dans leurs glissières.
Après lubrification avec du silicone, leur déplacement est devenu considérablement plus facile.
Mon hypothèse est donc la suivante :
rails et mécanismes très secs → forte résistance au déplacement des patins → effort important transmis par le câble → contrainte anormale sur le tube-guide → tube qui finit par sortir de son logement → modification de la course d’un côté → désynchronisation du toit.
C’est une hypothèse basée sur ce que j’ai réellement constaté sur mon véhicule. Ce n’est pas une cause officiellement établie par Renault.
Le vieillissement ou l’usure du logement plastique a également pu contribuer au problème.
⸻
11. Réparation du tube-guide aluminium
J’ai remis correctement le tube-guide aluminium gauche dans son logement plastique.
Comme je ne voulais pas risquer qu’il ressorte après avoir tout remonté, j’ai décidé de sécuriser cette liaison.
J’ai utilisé :
Bardahl — Colle Super Puissante bi-composant
La photo montre exactement le produit que j’ai utilisé.
Ce collage est ma solution personnelle. Ce n’est pas une procédure préconisée par Renault.
La colle sert uniquement à sécuriser la liaison extérieure entre le tube-guide aluminium et son logement plastique.
Il ne faut évidemment jamais coller le câble mobile lui-même.
Le câble doit continuer à coulisser librement à l’intérieur de son guide.
⸻

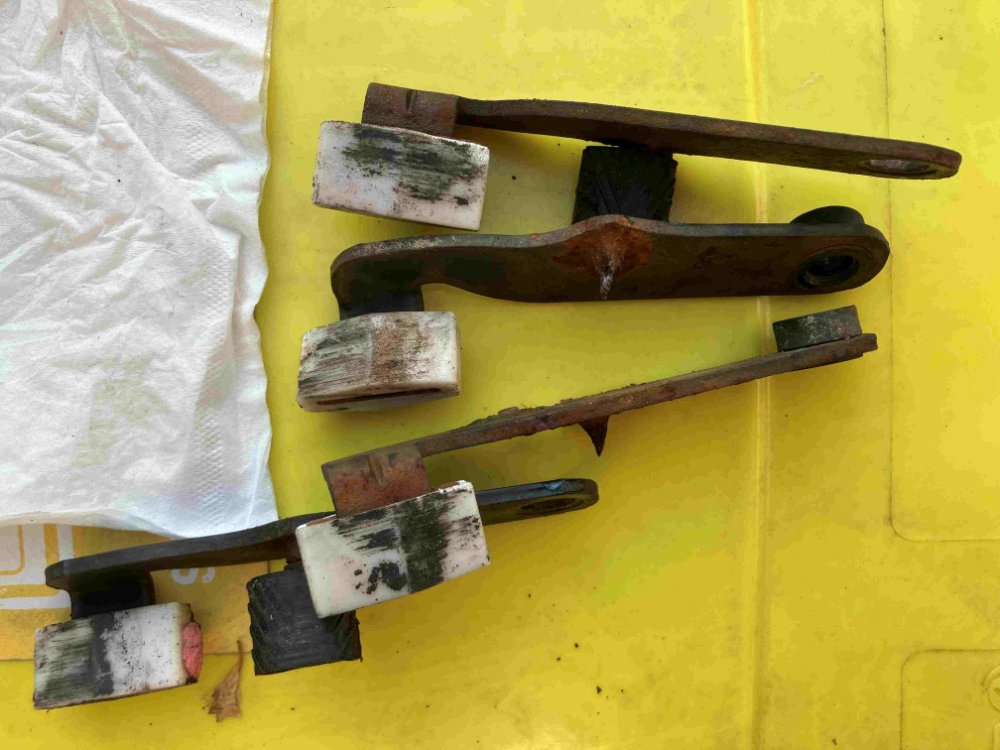

12. Remplacement du patin arrière droit sacrifié
Il fallait ensuite remplacer le patin/biellette arrière droit que j’avais volontairement détruit pour pouvoir sortir le panneau.
Au lieu d’acheter un mécanisme complet, j’ai utilisé une pièce vendue pour Renault Mégane III, trouvée sur AliExpress
![Image]()
.
Les références indiquées dans l’annonce étaient :
7701209744
918066133R
Cette pièce n’était cependant pas parfaitement identique à celle de mon Espace IV.
Il a fallu modifier très légèrement sa forme.
Comment je l’ai adaptée
J’ai utilisé la meule abrasive d’un touret, mais avec un détail très important :
LE TOURET ÉTAIT ÉTEINT.
Je n’ai jamais travaillé la pièce avec la meule en rotation.
J’ai simplement utilisé la surface abrasive de la meule immobile, en frottant le patin dessus à la main pour enlever de très petites quantités de matière.
J’ai procédé progressivement :
frotter légèrement → essayer la pièce → contrôler → enlever encore un peu de matière si nécessaire.
Cela permet d’éviter d’enlever trop de plastique.
Après cette petite adaptation, le patin de Mégane III s’est monté sur mon Espace IV et fonctionne correctement.
Il faut donc considérer les références 7701209744 / 918066133R comme une adaptation que j’ai personnellement testée avec succès, et non comme une compatibilité officiellement annoncée par Renault.
⸻
13. Positionnement des deux guides avant de remettre le panneau en verre
C’est un autre point important :
je n’ai effectué aucune procédure particulière de synchronisation mécanique entre le côté gauche et le côté droit.
Je n’ai utilisé :
ni règle, ni cote précise, ni repère particulier, ni mesure au millimètre.
J’ai simplement positionné à l’œil les deux guides plastiques recevant le panneau en verre à environ un tiers de leur course de recul/ouverture.
Les deux côtés étaient donc approximativement placés dans la même position.
Ensuite, nous avons présenté le panneau en verre.
⸻
14. Le panneau en verre permet de terminer naturellement son positionnement
Le panneau possède des crochets qui viennent s’insérer dans les deux guides.
Ces crochets permettent de positionner correctement le panneau par rapport aux mécanismes gauche et droit.
Une fois les crochets engagés, les quatre points de fixation du panneau doivent pouvoir correspondre aux quatre supports coulissants.
Et c’est justement là que l’on voit immédiatement si le positionnement est suffisamment correct.
Si les deux côtés sont trop décalés, le panneau se retrouve légèrement de travers.
Dans ce cas, il devient impossible d’amener correctement les quatre supports coulissants en face des quatre trous de fixation.
Il ne faut évidemment pas essayer d’utiliser les vis pour forcer un panneau mal positionné.
Dans mon cas, j’ai simplement fait :
positionnement à l’œil des deux guides à environ 1/3 de leur course → présentation du panneau → engagement des crochets → alignement des quatre supports avec les quatre trous → mise en place des quatre vis.
J’ai peut-être eu un peu de chance, mais tout était parfaitement aligné dès la première tentative.
Je n’ai effectué aucune autre opération de synchronisation mécanique.
Le positionnement à environ un tiers de course correspond exactement à ce que j’ai fait sur mon véhicule. Ce n’est pas une cote ou une procédure officielle Renault.
⸻
15. Serrage du panneau
Une fois le panneau correctement positionné, les quatre vis ont été remises.
La documentation Renault donne pour les quatre vis du panneau mobile un couple de :
4,3 Nm ±20 %
La manipulation du panneau en verre est beaucoup plus simple et plus sûre à deux personnes.
Après remontage de la vitre, il restait à effectuer l’initialisation du système.
⸻
16. Initialisation du toit ouvrant
Après une intervention sur le mécanisme, le toit peut fonctionner par saccades tant que l’initialisation n’est pas terminée.
Cela peut facilement donner l’impression qu’un problème mécanique subsiste.
Sur mon Espace IV, la commande possède une seule position tout fermé/repos : vélum fermé et toit fermé.
Je n’ai pas de deuxième position « arrêt » distincte sur cette commande.
La procédure utilisée a été :
1. Mettre la commande en position tout fermé/repos.
2. Faire tourner le moteur du véhicule afin d’éviter une baisse de tension.
3. Maintenir la commande centrale appuyée.
4. Après environ trois secondes, le système commence sa première phase d’initialisation avec des mouvements par saccades.
5. Maintenir la commande pendant cette phase.
6. Relâcher à la fin de la première phase.
7. Réappuyer dans les trois secondes et maintenir de nouveau la commande.
8. Laisser le toit et le vélum effectuer leur cycle d’initialisation.
9. Ne pas intervenir jusqu’à la fin complète du cycle.
10. Laisser ensuite la commande en position tout fermé/repos.
Dans mon cas, une fois le mécanisme réparé et le panneau correctement remonté, l’initialisation s’est déroulée normalement et sans problème.
⸻
17. Résultat final
Après remontage et initialisation :
Le toit s’ouvre normalement.
Le toit se ferme normalement.
Les deux côtés travaillent correctement.
Plus de craquement anormal.
Le patin de Mégane III adapté fonctionne correctement.
Le tube-guide aluminium reste dans son logement.
L’initialisation s’est effectuée normalement.
La réparation est aujourd’hui entièrement fonctionnelle.
⸻
18. Les points qui m’auraient fait gagner le plus de temps
Si je devais donner quelques informations essentielles à quelqu’un rencontrant la même panne :
1. N’abaissez pas tout le ciel de toit inutilement
Personnellement, j’ai abaissé tout le ciel de toit.
J’ai démonté les poignées, les éclairages, les éléments de ventilation et, jusque dans le coffre, les parties supérieures des garnitures latérales.
Après avoir effectué la réparation, j’ai constaté que tout cela n’était pas nécessaire.
Pour cette réparation, il suffit de libérer et d’abaisser la partie AVANT du ciel de toit.
C’est probablement le conseil qui permet d’économiser le plus de temps et de stress pendant le démontage.
⸻
2. L’extrémité rouge du câble est normalement libre
Ne condamnez pas immédiatement un câble simplement parce que vous voyez cette extrémité rouge près du moteur.
Dans mon cas, les deux câbles étaient parfaitement attachés à leurs glisseaux.
⸻
3. Contrôlez le tube-guide aluminium
Regardez attentivement l’endroit où le tube aluminium arrive dans son logement plastique à l’entrée du rail.
Dans mon cas, c’était exactement là que se trouvait la panne.
⸻
4. Vérifiez que les patins coulissent facilement
Les miens étaient extrêmement secs et difficiles à déplacer.
Après lubrification, la différence était énorme.
⸻
5. Une seule biellette sacrifiée a suffi dans mon cas
Je n’ai détruit qu’un seul patin/biellette noir arrière droit, avec un petit tournevis plat.
Cela a suffi pour donner la liberté nécessaire au panneau et permettre sa dépose.
⸻
6. La pièce de Mégane III peut être adaptée
J’ai utilisé avec succès la pièce :
7701209744 / 918066133R
mais seulement après une très légère adaptation manuelle.
Ce n’est pas une compatibilité officielle Renault.
⸻
7. Je n’ai pas effectué de synchronisation mécanique précise
J’ai simplement placé les deux guides à environ un tiers de leur course, à l’œil.
Les crochets du panneau puis l’alignement de ses quatre fixations ont permis d’obtenir le bon positionnement.
Dans mon cas, tout s’est aligné correctement dès la première tentative.
⸻
Important — ce qui vient de Renault et ce qui vient de mon expérience
Il faut bien distinguer les deux.
Les informations concernant notamment la dépose/repose du panneau mobile, ses quatre fixations, son couple de serrage et l’initialisation sont à rattacher à la documentation technique Renault.
En revanche, les éléments suivants constituent mon retour d’expérience personnel sur mon Renault Espace IV Phase 3 de 2012 :
la découverte du tube-guide aluminium sorti de son logement côté gauche ;
la confirmation que l’extrémité rouge est l’extrémité libre du câble et non un câble décroché ;
le constat qu’il suffit, pour cette réparation, d’abaisser seulement la partie avant du ciel de toit, même si j’avais personnellement démonté beaucoup plus avant de m’en rendre compte ;
la destruction d’un seul patin/biellette noir arrière droit avec un petit tournevis plat ;
la remise en place et la sécurisation du tube-guide avec la colle bi-composant Bardahl ;
l’utilisation et l’adaptation d’un patin vendu pour Mégane III sous les références 7701209744 / 918066133R ;
la lubrification des mécanismes extrêmement secs ;
le positionnement à l’œil des deux guides à environ un tiers de leur course avant le remontage du panneau, sans procédure supplémentaire de synchronisation mécanique.
Ce tutoriel est donc avant tout le retour détaillé d’une réparation réellement effectuée sur mon véhicule et qui fonctionne aujourd’hui.
Il ne remplace pas le manuel de réparation Renault, mais j’espère surtout qu’il permettra à quelqu’un rencontrant exactement la même panne d’éviter les fausses pistes, les démontages inutiles et les nombreuses heures de recherche que j’ai connues.
Bon courage
C’est une hypothèse basée sur ce que j’ai réellement constaté sur mon véhicule. Ce n’est pas une cause officiellement établie par Renault.
Le toit s’ouvre normalement.
