Schéma électrique ventilateurs moteur et climatisation

Publié : 02 juil. 2024, 19:35
par moutierrois
Bonsoir à tous
Je cherche le schéma électrique de commande des 2 ventilateurs de refroidissement moteur et condenseur de la climatisation
Pour mon ESPACE 2 TD 2.1 DE 1996
Merci

Re: Schéma électrique ventilateurs moteur et climatisation

Publié : 02 juil. 2024, 20:31
par Sigma
Bonsoir,

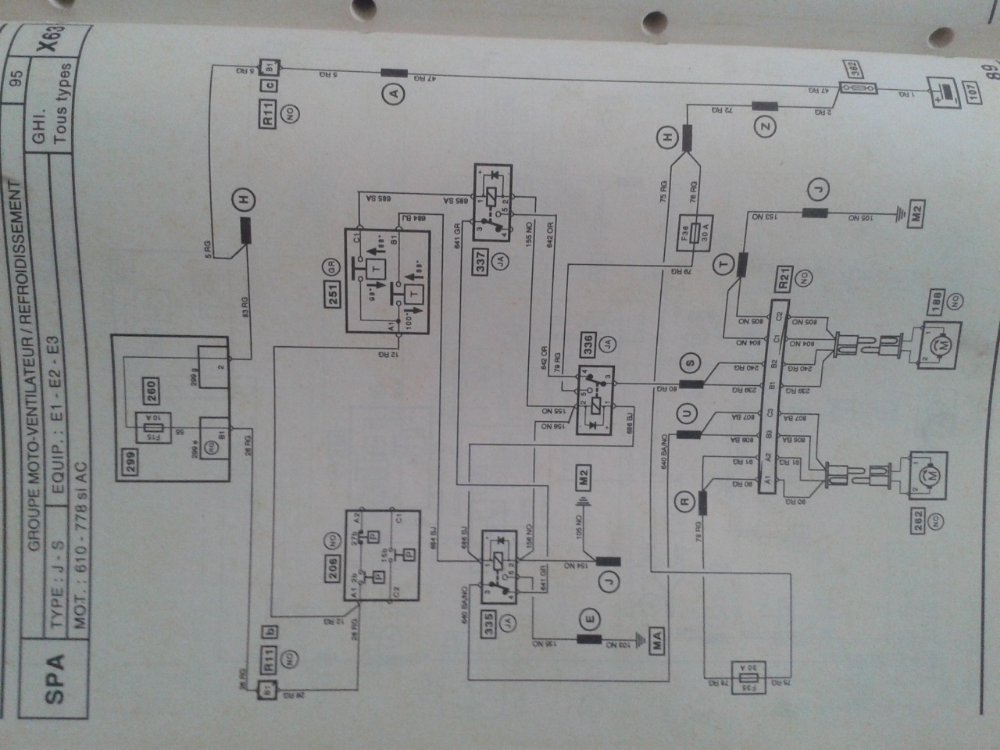

voilà le schéma pour le groupe motoventilateurs:
Pour la partie clim:
Sachant que:
251: thermocontact bi-fonction eau
206: thermocontact tri-fonction conditionnement air
474: relais fonctionnement compresseur
171: embrayage conditionnement air
274: éléctrovanne conditionnement air
244: capteur T° eau
257: boitier préchauffage
234: relais groupe motoventilateurs
164: dispositif soufflage air froid
475:moteur recyclage air
298: dispositif chauffage

edit: cela vient de la NT8093 donc pas sûr que ça soit la même chose sur millésime 96
