Re: Problème feux de croisement xénon HS Espace 4

Message non lu par LeJeune6troeniste »

Bonjour,

Sur ma donneuse (2007), ça allume veilleuses et croisements... comme sur notre ex-Espace noir :wink: Pour moi c'est le fonctionnement normal, pas de feux de croisement sans veilleuses.

Comme ça si un croisement tombe en panne, c'est encore visiblement une voiture de nuit, le temps de changer ça.
Espace IV 2.0T Privilège BVM de 04/2004 8) Bleu Orage, 248 878 km, dans la famille depuis 06/2014 et 87 898
:arrow: CT OK jusqu'en 03/2027 ! :D :D
Espace IV 2.0T Alyum Plus BVM de 01/2007 Noir Nacré, qui a servi de 07/19 à 11/21 sur 18 108 km, vendu
VW Golf III 1,8 Syncro de 10/1995 8), 293 989 km
Jaguar XJ40 3,6 BVA Sovereign de 02/1989 8), 92 607 km au total et ce depuis 2001 :cry: Soucis d'étincelle a priori trouvé, réfection du système d'alimentation en carburant en cours
Haut
Avatar de l’utilisateur
nagrrra
Fou (folle) du volant
Fou (folle) du volant
Messages : 1714
Inscription : 23 sept. 2009, 10:32
: : :
Modèle : [Espace IV 2.2 DCI BVA]
Finition : Privilège
Année : 2006
: : :
: : :
Localisation : Belfort (90) / Franche-Comté

Re: Problème feux de croisement xénon HS Espace 4

Message non lu par nagrrra »

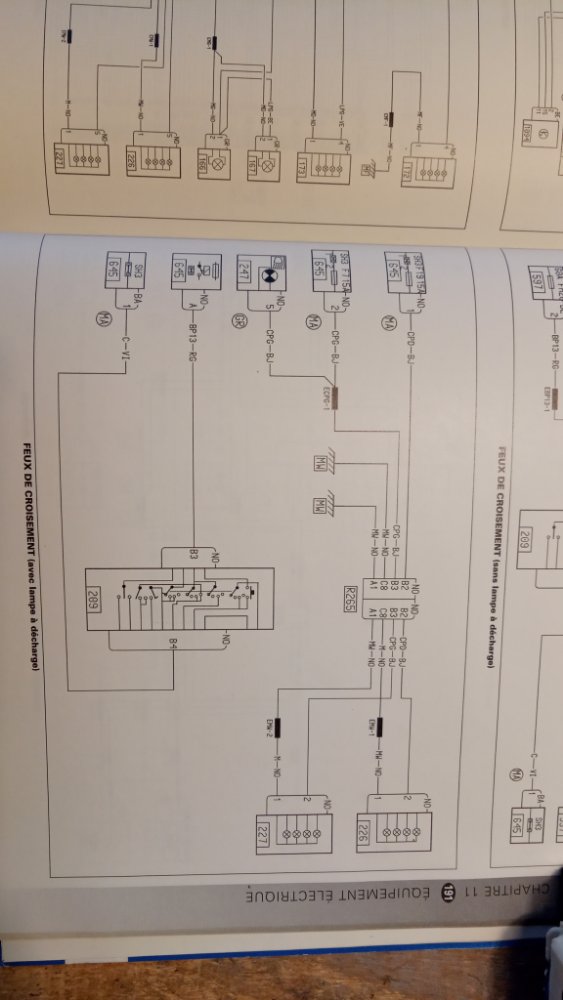

Si cela peut faire avancer les choses, voici le schéma électrique des projecteurs xénon :


On remarque que le faisceau des projecteurs est relié à un gros connecteur (R265) qui traverse le tablier (compartiment moteur/habitacle). Les éléments marqués 265 sont placés sur le combiné d'instrumentation (un relais y est représenté). L'installation comporte plusieurs fusibles.
La partie numérotée 209 est le comodo.

Ce schéma provient du manuel de réparation pour un 2.2 dci. Par précaution, je t'invite à te procurer celui correspondant à ton véhicule car les choses évoluent d'un modèle à l'autre.

Tu as donc encore des choses à vérifier avant de cliquer sur le bouton "Renault".
Espace 4 Phase 2 Privilège de juin 2006 2.2 Dci 150 Cv / Boite auto / Aucun problème
